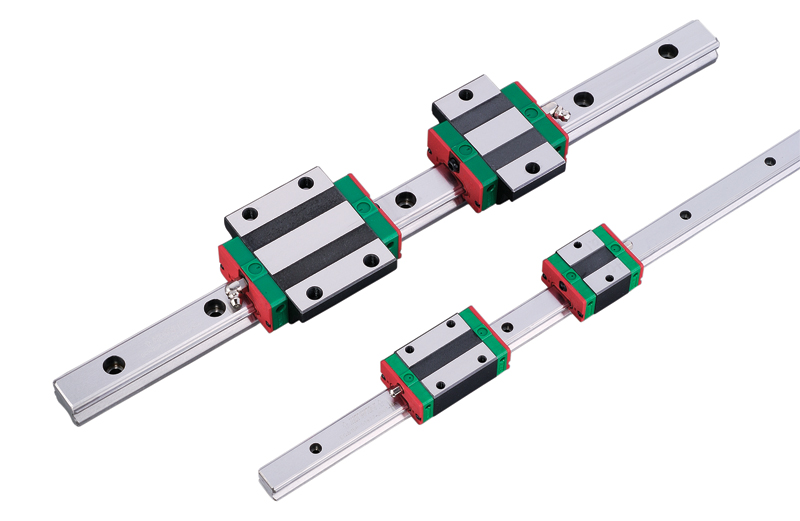

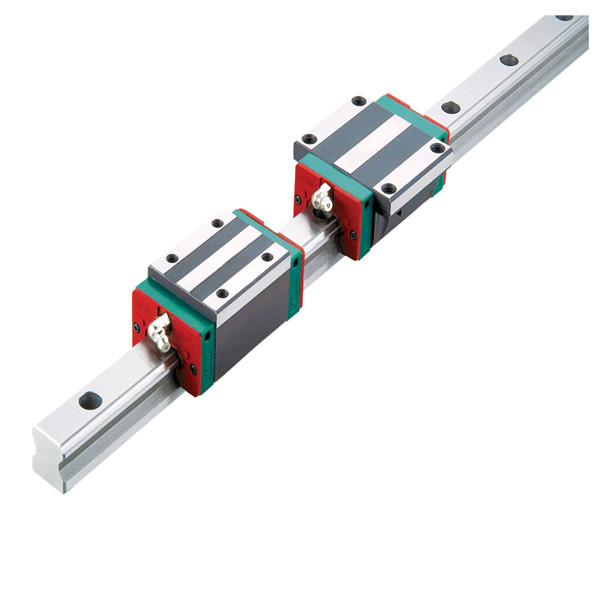

特 征：HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之重负荷精密直线导轨，

相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，

得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，

HG系列直线导轨，即为基于此理念开发之产品。HG系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化

结构设计之重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方向等负载特色、及自动调心的功能，

可吸收安装面的装配误差，得到高精度的要求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势，

HG系列直线导轨，即为基于此理念开发之产品。台湾上银直线导轨规格型号： 常备库存型号

应用：机械加工中心、射出机、工具机、冲床、精密加工机、自动化装置、重型切削机床、运输设备、大理石切割机、量测仪器、磨床

MG 系列 微小型直线导轨

特色：体积小、轻量化，高精度，在精度允许下具备互换性。

特 征：体积小、轻量化，特别适合小型化设备使用。滑块、滑轨材质提供不锈钢及一般钢两种。不锈钢材质之直线导轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，
皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW(宽幅)

加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

MGN-O

体积小、轻量化，滑块主体的一部分采用了树脂材料，重量减少约20%，特别适合小型化设备使用。不锈钢材质之直线导轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，
皆使用不锈钢材质，具备防锈的特性。采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。有钢珠保持器设计，在精度允许下具备互换性。

MGW-O(宽幅)

加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。模块化回流系统设计，采用树脂材料，重量减少约20%。哥德型四点接触设计，
可承受各种方向之负荷并具有高刚性之特点。滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

应 用：半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置、打印机、电子仪器设备、半导体设备

MG系列-微小型滚珠线性滑轨  MGN 四方型  MGW 法兰型

MGN5C  MGN7C  MGN7H  MGN9C  MGN9H  MGN12C  MGN12H  MGN15C  MGN15H

MGW5C  MGW7C  MGW7H  MGW7C  MGW9H  MGW12C  MGW12H  MGW15C  MGW15H

EG 系列 低组装式直线导轨

特色：具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差；降低组合高度及缩短滑块长度。

     四列钢珠接触角度              降低组合高度          缩短滑块长度
 45°               15 %           33 %

特 征：EG系列使用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色、及自动调心的功能，

可吸收安装面的装配误差，得到高精度的要求。加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。

应 用：自动化装置、高速运输设备、精密量测仪器、半导体设备、木工机械、产业自动化机器、雷射雕刻机、包装机器

EG系列-低组装滚珠线性导轨

EGH15SA  EGH15CA  EGH20SA  EGH20CA  EGH25SA  EGH25CA  EGH30SA  EGH30CA  EGH35SA  EGH35CA

EGW15SA  EGW15CA  EGW20SA  EGW20CA  EGW25SA  EGW25CA  EGW30SA  EGW30CA  EGW35SA  EGW35CA

EGW15SB  EGW15CB  EGW20SB  EGW20CB  EGW25SB  EGW25CB  EGW30SB  EGW30CB  EGW35SB  EGW35CB


RG 系列 滚柱式直线导轨

特色：滚柱型滚动体的线接触方式，以45度接触角度设计，达到四方向超高刚性、超高负荷的特性，提升加工精度。

            径向刚性最高可达              静负荷能力最高可达          四列钢珠接触角度
  4,937 N/µm              572 KN             45°

特 征：RG系列以滚柱型滚动体取代了钢珠，为实现超高刚性与超重负荷能力而设计；透过滚动体与滑轨与滑块的线接触方式，

让滚动体在承受高负荷时仅仅形成微量的弹性变形，更藉由45度的接触角度的设计，让整体直线导轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现，

可大幅提升加工精度，达到高精度的要求；由于超重负荷的特性，进而延长直线导轨的使用寿命。

应 用

自动化设备、重型搬运设备、CNC加工机、重切削加工机、CNC磨床、射出成型机、放电加工机、大型龙门机床、高刚性与重负荷需求的工作机械

RG系列-滚柱型线性导轨   RGH四方型  RGL低四方型  RGW法兰型

RGH15CA  RGH20CA  RGH20HA  RGH30CA  RGH30HA  RGH35CA  RGH35HA  RGH45CA  RGH45HA  RGH55CA  RGH55HA  RGH65CA  RGH65HA

RGL15CA  RGL20CA  RGL20HA  RGL30CA  RGL30HA  RGL35CA  RGL35HA  RGL45CA  RGL45HA  RGL55CA  RGL55HA

RGW15CC  RGW20CC   RGW20HC  RGW30CC   RGW30HC  RGW35CC   RGW35HC  RGW45CC   RGW45HC  RGW55CC  RGW55HC   RGW65CC  RGW65HC

QE 系列 静音式低组装型直线导轨

特色：具储油功能的同步联结器，有效降低运转噪音、提升平顺性、寿命与润滑效率；降低组合高度及缩短滑块长度。

     低噪音设计              降低组合高度          缩短滑块长度
 5 dB               15 %           33 %

特征：HIWIN QE系列静音式低组装型滚珠直线导轨，乃基于四列式单圆弧牙型接触设计，降低组合高度与缩短滑块长 度，非常适合高速自动化产业机械及空间要求的小型设备使用。

采用SynchMotionTM技术的QE系列直线导轨搭载 具储油功能的专利同步联结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。

具有更广泛的产业 应用性，更适用于高速、宁静与低发尘需求的高科技产业。

应用：精密量测仪器 半导体机械 产业自动化机器 雷射雕刻机 可广泛应用于具有高速、宁静、低发尘需求的高科技产业

QE系列-静音式低组装型线性导轨

QEH15SA  QEH15CA  QEH20SA  QEH20CA  QEH25SA  QEH25CA  QEH30SA  QEH30CA  QEH35SA  QEH35CA

QEW15SA  QEW15CA  QEW20SA  QEW20CA  QEW25SA  QEW25CA  QEW30SA  QEW30CA  QEW35SA  QEW35CA

QEW15SB  QEW15CB  QEW20SB   QEW20CB  QEW25SB   QEW25CB  QEW30SB  QEW30CB  QEW35SB  QEW35CB

QH 系列 静音式重负荷型直线导轨

特色：具储油功能的专利同步联结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。

低噪音设计        四列钢珠接触角度        运动平顺度提升
 5 dB               45°           2 times

特 征： 低噪音设计利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低。

总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝。△ 自润设计无须添油 专利的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，

且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。经过测试，在出厂前添加高性能的锂皂基油脂，

在0.2倍的动额定负荷下，可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。

提升运动平顺度 传统不具同步联结器之直线导轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，

使得摩擦阻力变动起伏剧烈。而采用SynchMotion TM技术的Q1 Type直线导轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，

所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。

△ 高速设计同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，使得滚珠与同步联结器之间为环形线接触，

可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotion TM静音式直线导轨具有卓越的高速性能。

应 用：适用于高速、静音与低发尘需求的电子产业、精密量测仪器 半导体机械 产业自动化机器 雷射雕刻机 可广泛应用于具有高速、宁静、低发尘需求的高科技产业

QH系列-静音式重负荷型滚珠线性导轨

QHH15CA  QHH20CA  QHH20HA  QHH25CA  QHH25HA  QHH30CA  QHH30HA  QHH35CA  QHH35HA  QHH45CA  QHH45HA

QHW15CA  QHW20CA  QHW20HA  QHW25CA  QHW25HA  QHW30CA  QHW30HA  QHW35CA  QHW35HA  QHW45CA  QHW45HA

QHW15CB  QHW20CB  QHW20HB   QHW25CB   QHW25HB  QHW30CB  QHW30HB  QHW35CB QHW35HB QHW45CB  QHW45HB

​QHW15CC  QHW20CC  QHW20HC   QHW25CC   QHW25HC  QHW30CC  QHW30HC  QHW35CC QHW35HC QHW45CC  QHW45HC

QR系列-静音工滚柱型线性导轨

QRH20CA  QRH25CA QRH25HA  QRH30CA  QRH30HA  QRH35CA  QRH35HA  QRH45CA  QRH45HA

QRL20CA   QRL25CA  QRL25HA  QRL30CA   QRL30HA   QRL35CA   QRL35HA   QRL45CA  QRL45HA

QRW20CC  QRW25CC  QRW25HC QRW30CC  QRW30HC  QRW35CC  QRW35HC  QRW45CC  QRW45HC


WE系列-宽幅型滚珠线性导轨

WEH17CA  WEH21CA  WEH27CA  WEH35CA  WEH50CA

WEW17CC  WEW21CC  WEW27CC  WEW35CC  WEW50CC


CG系列-抗扭矩型滚珠线性导轨

CGH15CA  CGH20CA  CGH20HA  CGH25CA  CGH25HC  CGH30CA  CGH30HA  CGH35CA  CGH35HA  CGH45CA  CGH45HA

CGW15CC  CGW20CC CGW20HC CGW25CC  CGW25HC  CGW30CC  CGW30HC  CGW35CC  CGW35HC  CGW45CC  CGW45HC
